СТ СЭВ 4181-83


УДК 69.028.001.4                                                                                                             Группа Ж39


СТАНДАРТ СОВЕТА ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ


ДВЕРИ ДЕРЕВЯННЫЕ

Метод определения плоскостности


Дата введения 1986-01-01


УТВЕРЖДЕН Постоянной Комиссией по сотрудничеству в области стандартизации. Прага, июль 1983 г.


ВВЕДЕН в действие постановлением  Государственного комитета СССР по делам строительства от 5 июля 1984 г. № 107.



Информационные данные


1. Автор - делегация ПНР в Постоянной Комиссии по сотрудничеству в области стандартизации.


2. Тема - 01.344.06-81.


3. Стандарт СЭВ утвержден на 53-м заседании ПКС.


4. Сроки начала применения стандарта СЭВ:



Сроки начала применения стандарта СЭВ

Страны - члены СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству


в народном хозяйстве


НРБ

Январь 1985 г.

Январь 1986 г.

ВНР

Январь 1985 г.

Январь 1986 г.

СРВ



ГДР

-

-

Республика Куба



МНР



ПНР

Январь 1985 г.

Январь 1986 г.

СРР

Январь 1986 г.

-

СССР

Январь 1985 г.

Январь 1986 г.

ЧССР

Январь 1986 г.

Январь 1986 г.


5. Срок первой проверки - 1990 г., периодичность проверки - 5 лет.


6. Использованные международные документы по стандартизации: стандарт ИСО 6442-81.


Стандарт СЭВ полностью соответствует стандарту ИСО 6442-81.



1. Сущность метода


Метод заключается в измерении отклонений угла и краев дверной створки от плоскости.


2. Образцы


2.1. За образец принимают створку однопольной двери или две створки двупольной двери.

2.2. Количество образцов для испытаний выбирают в зависимости от объема партии, но не менее 3 шт.


3. Аппаратура


При проведении испытания применяют:

1) линейные поверочные;

2) штангенглубиномеры по СТ СЭВ 704-77, СТ СЭВ 708-77 и СТ СЭВ 1309-78;

3) щупы  плоские  или  другие  измерители  зазоров с погрешностью не более ±0,1 mm.


4. Проведение испытания


4.1. Дверную створку устанавливают и закрепляют в вертикальном положении. Закрепление не должно вызывать ее коробления.

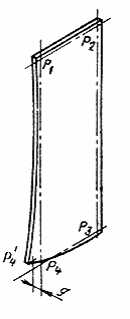

4.2. Точки измерения отклонения угла дверной створки от плоскости должны находиться на расстоянии img1mm от ее краев. Точки img2 должны находиться в одной плоскости (черт. 1).



Черт. 1


4.3. Отклонение от угла img4 створки от плоскости измеряют с помощью штангенглубиномера, плоского  щупа или другого измерителя как расстояние между точками img5 и img6 (черт. 1).

4.4. Отклонения img7 краев створки от плоскости измеряют в местах наибольшего ее отклонения от приложенной поверочной линейки по четырем краям (черт. 2).



Черт. 2


4.5. Измерение отклонения угла створки и ее краев от плоскости проводят с погрешностью ±0,1 mm.


5. Оценка результатов


Округление измерений проводят по СТ СЭВ 543-77.


6. Отчет об испытании


Отчет об испытании должен содержать:

1) краткое описание испытанных образцов (вид двери, особенности конструкции створки, размеры);

2) номер и наименование технической документации на двери;

3) данные об условиях и результатах испытаний согласно пп. 4.1-4.5;

4) оценку результатов испытаний;

5) дату поступления образцов на испытания и дату проведения испытаний;

6) наименование организации, представившей образцы на испытания, и наименование изготовителя дверей;

7) наименование организации, проводившей испытания;

8) обозначение настоящего стандарта СЭВ.
