ГОСТ 27936-88


УДК 69.028.2:006.354                                                                                                       Группа Ж32


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ОКНА И ДВЕРИ БАЛКОННЫЕ ДЕРЕВОАЛЮМИНИЕВЫЕ

ДЛЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Типы и конструкция


Windows and balcony doors of woodaluminium for

public buildings. Types and structure



ОКП 53 6130

Дата введения 1990-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по архитектуре и градостроительству при Госстрое СССР


Всесоюзным  научно-исследовательским институтом деревообрабатывающей промышленности (ВНИИдрев) Минлеспрома СССР


РАЗРАБОТЧИКИ


И.С.Ланько, канд. архит. (руководитель темы); Е.Л.Угрюмов, канд. архит.; П.А.Калайда; М.Б.Приймак; В.Ф.Афендиков, канд. эконом. наук; В.В.Аникьев; Н.А.Мамчур; А.А.Жиркова; А.И.Водяницкий; Р.Н.Минчук; С.П.Соловьев, канд. техн. наук; Ю.М.Щипанов; И.В.Строков; В.В.Кислый, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 10.10.88 N 223


3. ВВЕДЕН ВПЕРВЫЕ


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 111-90

2.5

ГОСТ 23166-78

1.3

ГОСТ 5088-94

2.6

ГОСТ 25097-82

1.1

ГОСТ 11214-86

1.3, 2.3, 2.4, 2.7, 2.8

СНиП II-3-79

2.3

ГОСТ 21519-84

1.4




5. ПЕРЕИЗДАНИЕ



Настоящий стандарт распространяется на деревоалюминиевые окна и балконные двери с деревянным внутренним и алюминиевым наружным переплетами с двойным остеклением (далее - изделия), предназначенные для общественных зданий и сооружений.



1. ТИПЫ


1.1. Деревоалюминиевые окна и балконные двери должны изготавливаться в соответствии с требованиями ГОСТ 25097 и настоящего стандарта по рабочим чертежам предприятия-изготовителя, утвержденным в установленном порядке и разработанным по серии 1.136.9-22, выпуск 5/88.

1.2. Изделия подразделяют на два типа:

- Р - с раздельными переплетами;

- С - со спаренными переплетами.

1.3. Деревянная часть изделий должна соответствовать требованиям ГОСТ 11214 и ГОСТ 23166:

- для типа Р - внутренним элементам окон и балконных дверей типа Р;

- для типа С - наружным элементам окон и балконных дверей типа Р и черт.2-19 настоящего стандарта.

1.4. Алюминиевая часть изделий должна соответствовать требованиям ГОСТ 21519 и профилям сечений, указанным на черт.2-19.

1.5. Габаритные размеры окон и балконных дверей должны соответствовать указанным на черт.1.

1.6. Одностворчатые окна и балконные двери, в т.ч. с фрамугами, могут изготавливаться с правым и левым открыванием, а многостворчатые окна с несимметричным рисунком переплета - в зеркальном исполнении.

1.7. Устанавливают следующую структуру условного обозначения изделия:



Примеры условных обозначений

Деревоалюминиевое окно типа С с габаритными размерами по высоте 18М и ширине 9М, с вариантом рисунка окна В:

ОДС18-9В ГОСТ 27936-88

То же, типа С с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка окна В и рисунком переплета в зеркальном исполнении:

ОДС18-15ВН ГОСТ 27936-88

Балконная дверь типа Р с габаритными размерами по высоте 28М и ширине 9М:

БДР28-9 ГОСТ 27936-88

Окно типа Р с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка Г:

ОДР18-15Г ГОСТ 27936-88

Балконная дверь типа Р с габаритными размерами по высоте 28М и ширине 12М, с левой навеской полотен:

БДР28-12Л ГОСТ 27936-88









Габаритные размеры деревоалюминиевых окон

и балконных дверей


Черт.1


Примечание: Допускается применение окон 13,5 М по ширине.


2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ


2.1. Конструкция и основные размеры окон и балконных дверей должны соответствовать:

для типа Р -указанным в табл.1 и на черт.2-10;

для типа С - указанным в тябл.2 и на черт.11-19.

2.2. По согласованию изготовителя с потребителем допускается изготовление окон и балконных дверей с фрамугами в отдельных коробках.

2.3. Конструкция заполнения глухой части полотен балконных дверей должна соответствовать ГОСТ 11214. Допускается применение других конструкций заполнения в зависимости от климатических районов эксплуатации изделий и при условии соблюдения требований СНиП II-3.

2.4. Для отвода дождевой и конденсатной воды в нижних и средних горизонтальных профилях должны быть предусмотрены водоотводящие отверстия или пазы, число которых должно соответствовать ГОСТ 11214.

2.5. Для остекления изделий следует применять стекло толщиной 3-4 мм по ГОСТ 111. Толщину стекла уточняют в проектах с учетом ветровых нагрузок и шумовых воздействий в районе строительства.

2.6. Створки и полотна внутренних деревянных переплетов окон и балконных дверей типов Р и С должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088.

Створки и полотна наружных алюминиевых переплетов изделий типа Р должны быть навешены на специальные алюминиевые петли, обеспечивающие дополнительное крепление к деревянной коробке, а типа С - на внутренние деревянные створки и полотна при помощи петель-шарниров.

2.7. Расположение петель и приборов в изделиях устанавливают в рабочих чертежах, утвержденных в установленном порядке, с учетом требований настоящего стандарта и ГОСТ 11214.

2.8. Габариты проемов окон и балконных дверей в наружных стенах зданий должны соответствовать габаритам проемов, принятым в ГОСТ 11214.

2.9. Места установки уплотняющих прокладок в притворах деревоалюминиевых окон и балконных дверей указаны на черт.2-19.

2.10. По требованию потребителя деревоалюминиевые окна и балконные двери должны комплектоваться нащельниками, сливами, элементами для блокировки (комплектующие изделия), изготовляемыми по рабочим чертежам, утвержденным в установленном порядке. Вид и цвет защитно-декоративного покрытия алюминиевой и деревянной части изделия, а также дополнительные требования определяют по согласованию изготовителя с потребителем.

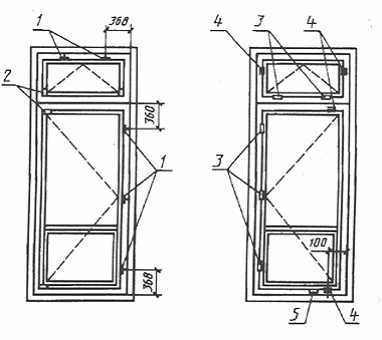

2.11. Примеры расположения приборов на алюминиевых переплетах в деревоалюминиевых окнах и балконных дверях приведены в приложении.


Таблица 1

Конструкция и основные размеры окон и

балконных дверей с наружным алюминиевым переплетом

Тип Р




Размер, мм

Конструктивная схема

Марка

изделия

стекла




внутреннего

наружного



А

Б

Высота

Ширина

Кол

Высота

Ширина

Кол.


ОДР12-9В

ОДР12-12В

ОДР12-13,5В

ОДР18-9Г

ОДР18-12Г

ОДР18-13,5Г

ОДР21-9Г

ОДР21-12Г

ОДР21-13,5Г

1160

1160

1160

1760

1760

1760

2060

2060

2060

870

1170

1320

870

1170

1320

870

1170

1320


980

980

980

1580

1580

1580

1880

1880

1880


695

995

1145

695

995

1145

695

995

1145


1

1

1

1

1

1

1

1

1


965

965

965

1565

1565

1565

1865

1865

1865


665

965

1115

665

965

1115

665

965

1115


1

1

1

1

1

1

1

1

1





ОДР12-15В



1160



1470



980



775

385



1

1



965



745

355



1

1


ОДР12-18В

1160

1770

980

995

1

965

965

1






465

1


435

1


ОДР12-21В

1160

2070

980

1185

1

965

1155

1






575

1


545

1


ОДР18-15Г

1760

1470

1580

775

1

1565

745

1






385

1


355

1


ОДР18-18Г

1760

1770

1580

995

1

1565

965

1






465

1


435

1


ОДР18-21Г

1760

2070

1580

1185

1

1565

1155

1






575

1


545

1


ОДР21-15Г

2060

1470

1880

775

1

1865

745

1






385

1


355

1


ОДР21-18Г

2060

1770

1880

465

1

1865

435

1






995

1


965

1


ОДР21-21Г

2060

2070

1880

1185

1

1865

1155

1






575

1


545

1




ОДР18-24Г



1760



2370



1580



1030



2



1565



1000



2


ОДР21-24Г

2060

2370

1880

1030

2

1865

1000

2




ОДР18-9В



1760



870



1050

395



695



1

1



1045

400



665



1

1


ОДР18-12В

1760

1170

1050

995

1

1045

965

1





395


1

400


1


ОДР18-13,5В

1760

1320

1050

1145

1

1045

1115

1





395


1

400


1


ОДР21-9В

2060

870

1350

695

1

1345

665

1





395


1

400


1


ОДР21-12В

2060

1170

1350

995

1

1345

965

1





395


1

400


1


ОДР21-13,5В

2060

1320

1350

1145

1

1345

1115

1





395


1

400


1




ОДР18-15В



1760



1470


1580

1050

395


385

775


1

1

1


1565

1045

400


355

745


1

1

1





1580

465

1

1565

435

1


ОДР18-18В

1760

1770

1050


1

1045


1





395

995

1

400

965

1





1580

575

1

1565

545

1


ОДР18-21В

1760

2070

1050


1

1045


1





395

1185

1

400

1155

1





1880

385

1

1865

355

1


ОДР21-15В

2060

1470

1350


1

1345


1





395

775

1

400

745

1





1880

465

1

1865

435

1


ОДР21-18В

2060

1770

1350


1

1345


1





395

995

1

400

965

1





1880

575

1

1865

545

1


ОДР21-21В

2060

2070

1350


1

1345


1





395

1185

1

400

1155

1




ОДР18-24В



1760



2370


1580

1050

395



1030


1

1

1


1565

1045

400



1000


1

1

1





1880


1

1865


1


ОДР21-24В

2060

2370

1350

1030

1

1345

1000

1





395


1

400


1





1580


1

1565


1


ОДР18-27В

1760

2680

1050

1185

1

1565

1155

1





395


1

1045


1





1880


1

1865


1


ОДР21-27В

2060

2680

1350

1185

1

1345

1155

1





395


1

400


1




ОДР18-27Е



1760



2670



1580



1185

525



1

2



1565



1155

495



1

2


ОДР21-27Е

2060

2670

1880

1185

1

1865

1155

1






525

2


495

2





БДР28-9




2755




870




1350

395




695




1

1




1345

400




665




1

1


БДР28-12

2755

1170

1350

995

1

1345

965

1





395


1

400


1




БДР28-18



2755



1778



1350

395



750



2

2



1345

400



740

740

740

740



1

1

1

1


Примечание. В табл.1 и 2 размеры на схемах деревоалюминиевых окон и балконных дверей даны в свету по наружным сторонам неокрашенных деревянных коробок.



Черт.2


Черт.3


Черт.4


Черт.5












Сечение 5


Черт.6


Сечение 6


Черт.7

















Сечение 7


Черт.8


Сечение 8


Черт.9


Черт.10


Черт.11


Черт.12


Черт.13


Черт.14

Таблица 2

Конструкция и основные размеры окон и

балконных дверей с наружным алюминиевым переплетом

Тип С




Размер, мм

Конструктивная

Марка

изделия

стекла

схема


А

Б

Высота

Ширина

Кол.


ОДС12-9В

ОДС12-12В

ОДС12-13,5В

ОДС18-9Г

ОДС18-12Г

ОДС18-13,5Г

ОДС21-9Г

ОДС21-12Г

ОДС21-13,5Г

1142

1142

1142

1742

1742

1742

2042

2042

2042

854

1154

1304

854

1154

1304

854

1154

1304

930

930

930

1530

1530

1530

1830

1830

1830

615

915

1065

615

915

1065

615

915

1065

2

2

2

2

2

2

2

2

2




ОДС12-15В



1142



1454



930



315

705



2

2


ОДС12-18В

1142

1754

930

395

2






925

2


ОДС12-21В

1142

2054

930

495

2






1125

2


ОДС18-15Г

1742

1454

1530

315

2






705

2


ОДС18-18Г

1742

1754

1530

395

2






925

2


ОДС18-21Г

1742

2054

1530

495

2






1125

2


ОДС21-15Г

2042

1454

1830

315

2






705

2


ОДС21-18Г

2042

1754

1830

395

2






925

2


ОДС21-21Г

2042

2054

1830

495

2






1125

2




ОДС18-24Г



1142



2354



1530



960



4


ОДС21-24Г

2042

2354

1830

960

4




ОДС18-9В



1742



854



1015

350



615



2

2


ОДС18-12В

1742

1154

1015

915

2





350


2


ОДС18-13,5В

1742

1304

1015

1065

2





350


2


ОДС21-9В

2042

854

1350

615

2





350


2


ОДС21-12В

2042

1154

1350

915

2





350


2


ОДС21-13,5В

2042

1304

1350

1065

2





350


2




ОДС18-15В



1742



1454



1530

1015

350



315

705



2

2

2





1530

395

2


ОДС18-18В

1742

1754

1015

925

2





350


2





1530

495

2


ОДС18-21В

1742

2054

1015

1125

2





350


2





1830

315

2


ОДС21-15В

2042

1454

1315

705

2





350


2





1830

395

2


ОДС21-18В

2042

1754

1315

925

2





350


2





1830

495

2


ОДС21-21В

2042

2054

1315

1125

2





350


2




ОДС18-24В



1742



2354



1530

1015

350



960



2

2

2





1830


2


ОДС21-24В

2042

2354

1315

960

2





350


2





1530


2


ОДС18-27В

1742

2654

1015

1110

2





350


2





1830


2


ОДС21-27В

2042

2654

1315

1110

2





350


2




ОДС18-27Г



1742



2654



1530



455

1105



2

4


ОДС21-27Г

2042

2654

1830

455

2






1105

4





БДС28-9




2737




854




1315

350




615




2

2


БДС28-12

2737

1154

1315

915

2





350


2





БДС28-18




2737




1762




1315

350



685

735

685

735



2

2

2

2

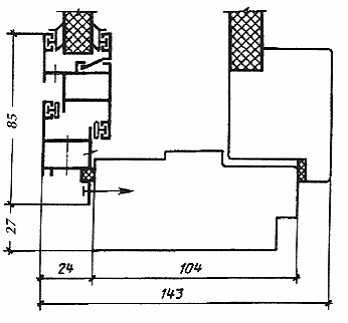

Сечение 5 и 6 (для трехстворчатого окна)


Черт.15

Примечание. В скобках указаны размеры для сечения 6.

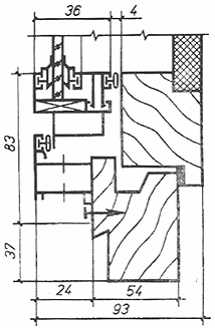

Сечение 7


Черт.16


Сечение 8


Черт.17










Сечение 9


Черт.18


Сечение 10


Черт.19

















ПРИЛОЖЕНИЕ

Справочное


РАСПОЛОЖЕНИЕ ПРИБОРОВ НА АЛЮМИНИЕВЫХ ПЕРЕПЛЕТАХ

В ДЕРЕВОАЛЮМИНИЕВЫХ ОКНАХ И БАЛКОННЫХ ДВЕРЯХ

(ПРИМЕРЫ)


1 - завертка врезная типа ЗР1; 2 - петля для спаривания; 3 петля; 4 - соединитель створок; 5 - компенсатор

Черт.20



1 - завертка врезная типа ЗР1; 2 - петля для спаривания; 3 петля;

4 - соединитель створок; 5 - компенсатор

Черт.21


1. ТИПЫ

Габаритные размеры деревоалюминиевых окон и балконных дверей

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

Конструкция и основные размеры окон и балконных дверей с наружным алюминиевым переплетом

Черт.2

Черт.3

Черт.4

Черт.5

Черт.6

Черт.7

Черт.8

Черт.9

Черт.10

Черт.11

Черт.12

Черт.13

Черт.14

Конструкция и основные размеры окон и балконных дверей с наружным алюминиевым переплетом

Сечение 5 и 6 (для трехстворчатого окна)

Сечение 7

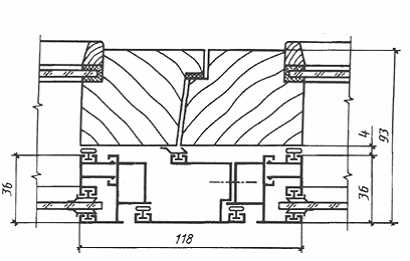

Сечение 8

Сечение 9

Сечение 10

ПРИЛОЖЕНИЕ (справочное). РАСПОЛОЖЕНИЕ ПРИБОРОВ НА АЛЮМИНИЕВЫХ ПЕРЕПЛЕТАХ В ДЕРЕВОАЛЮМИНИЕВЫХ ОКНАХ И БАЛКОННЫХ ДВЕРЯХ (ПРИМЕРЫ)

Черт.20

Черт.21
