ГОСТ 25628-90


УДК 692.297:691.328:006.354                                                                                Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ОДНОЭТАЖНЫХ

ЗДАНИЙ ПРЕДПРИЯТИЙ


Технические условия


Reinforced concrete columns for single-story industrial

buildings. Specifications



ОКП 58 2100

Дата введения 1991-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР


РАЗРАБОТЧИКИ


А.М.Ривкин, канд. техн. наук (руководитель темы); Р.И.Рабинович, канд. техн. наук; Н.И.Томышева, О.А.Химичева; А.Я.Розенблюм; В.А.Беликов, канд. техн. наук; М.Г.Коревицкая, канд. техн. наук; Г.Н.Бердичевский, д-р техн. наук; Л.Г.Мовшович; А.И.Мангушев, канд. техн. наук; В.Е.Савранский, канд. техн. наук; М.И.Бродский; Л.М.Аксенова; В.И.Пименова; В.И.Деньщиков


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 29.01.90 № 6


3. ВЗАМЕН ГОСТ 25628-83


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 5781-82

1.3.5

ГОСТ 6727-80

1.3.5

ГОСТ 10060-87

3.2

ГОСТ 10180-78

3.1

ГОСТ 10884-81

1.3.5

ГОСТ10922-75

1.3.7, 3.4

ГОСТ 12730.0-78

3.3

ГОСТ 12730.5-84

3.3

ГОСТ 13015.0-83

1.3.1; 1.3.9

ГОСТ 13015.1-81

2.1

ГОСТ 13015.2-81

1.3.12; 1.4

ГОСТ 13015.3-81

2.4

ГОСТ 13015.4-84

4.1

ГОСТ 17624-87

3.1

ГОСТ 17625-83

3.7

ГОСТ 18105-86

3.1

ГОСТ 22362-77

3.5

ГОСТ 22690-88

3.1

ГОСТ 22904-78

3.7

ГОСТ 23009-78

1.2.7

ГОСТ 23858-79

3.4

ГОСТ 26134-84

3.2

ГОСТ 26433.0-85

3.6

ГОСТ 26433.1-89

3.6

ГОСТ 26633-85

1.3.2

ТУ 14-4-1322-85

1.3.5



Настоящий стандарт распространяется на железобетонные колонны  сплошного прямоугольного поперечного сечения и двухветвевые (далее колонны), изготовляемые из тяжелого бетона и предназначенные для каркасов одноэтажных зданий предприятий всех отраслей промышленности и народного хозяйства, за исключением зданий гражданского строительства.

Колонны применяют в соответствии с указаниями рабочих  чертежей конкретного здания.


1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


1.1. Колонны следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам серий 1.423-2, 1.423.1-3/88, 1.423.1-5/88, 1.423.1-7, 1.424.1-5, 1.424.1-6/89, 1.424.1-9, 1.424.1-10, 1.427.1-3, 1.427.1-5, 1.427.1-6, 1.823.1-2 и шифров 4Н-79, 15-74.

1.2. Основные параметры и размеры

1.2.1. Колонны сплошного прямоугольного поперечного сечения подразделяют на типы.

К - для каркасов зданий без мостовых опорных и подвесных кранов и зданий, оборудованных подвесными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

КС - то же, при строительных конструкциях покрытий с провисающим нижним поясом;

КК - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

ККС - то же, при строительных конструкциях покрытий с провисающим нижним поясом;

ККП - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами, с проходами в уровне крановых путей, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

КР - для каркасов зданий, оборудованных мостовыми ручными опорными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

КФ - для фахверков стеновых ограждений  зданий (фахверковые колонны).

1.2.2. Двухветвевые колонны подразделяют на типы:

КД - для каркасов зданий, оборудованных электрическими опорными и подвесными кранами, и зданий без кранов;

КДП - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами, с проходами в уровне крановых путей;

КДФ - для фахверков стеновых ограждений зданий (фахверковые колонны).

1.2.3. Форма и основные размеры  колонн должны соответствовать указанным в приложении.

1.2.4. Показатели расхода бетона и стали на колонны должны соответствовать указанным в рабочих чертежах на эти колонны.

1.2.5. Колонны следует изготовлять со строповочными отверстиями для подъема и монтажа. Допускается вместо строповочных отверстий предусматривать монтажные петли, выполненные в соответствии с указаниями рабочих чертежей на эти колонны.

1.2.6. Колонны применяют с учетом их предела огнестойкости, указанного в рабочих чертежах на эти колонны.

1.2.7. Колонны обозначают марками в соответствии с требованиями ГОСТ 23009. Марка колонны состоит из буквенно-цифровых групп, разделенных дефисами.

В первой группе указывают обозначение типоразмера колонны. Буквы обозначают тип колонны. Цифры перед буквами обозначают порядковый номер типоразмера колонны для данной высоты здания, после букв - высоту здания, а для фахверковых колонн и основных колонн, устанавливаемых в фундаменты, верх которых заглублен на 500 мм и ниже, - длину колонны в дециметрах.

Во второй группе указывают порядковый номер колонн по несущей способности, класс напрягаемой арматуры (для предварительно напряженных колонн).

В третью группу при необходимости включают дополнительные характеристики, отражающие особые условия применения колонн и их стойкость к воздействию агрессивной газообразной среды, сейсмическим и другим воздействиям, а также обозначения конструктивных особенностей колонн (наличие дополнительных закладных изделий и др).

Пример условного обозначения (марки) колонны типоразмера 2К120, второй по несущей способности, с напрягаемой арматурной сталью класса А-IV:


2К120-2АIV


То же, типоразмера 5КК144, первой по несущей способности, изготовленной из бетона пониженной проницаемости (П) и предназначенной для применения в условиях воздействия среднеагрессивной газообразной среды, с закладными изделиями для крепления стропильных конструкций:

5КК144-1-Па


То же, типоразмера 5КД18, двадцать восьмой по несущей способности, с закладными изделиями для крепления стропильных конструкций:


5КД18-28-а


Примечание. Допускается принимать обозначение марок колонн в соответствии с рабочими чертежами на эти колонны до их пересмотра.


1.3. Характеристики

1.3.1. Колонны должны удовлетворять  требованиям ГОСТ 13015.0:

по прочности, жесткости и трещиностойкости; при этом требования по испытанию колонн нагружением не предъявляют;

по показателям фактической прочности бетона на сжатие (передаточной отпускной и в проектном возрасте);

по  морозостойкости бетона, а для колонн, эксплуатируемых в условиях воздействия агрессивной газообразной среды, - также по водонепроницаемости бетона;

к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по толщине защитного слоя бетона до арматуры;

по защите от коррозии.

1.3.2. Колонны следует изготовлять из тяжелого бетона по ГОСТ 26633 классов или марок по прочности на сжатие, указанных в рабочих чертежах на эти колонны.

1.3.3. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) в предварительно напряженных колоннах следует производить после достижения бетоном требуемой передаточной прочности.

Нормируемая передаточная прочность бетона колонн в зависимости от класса или марки бетона, вида и класса напрягаемой арматурной стали должна соответствовать указанной в рабочих чертежах на эти колонны.

1.3.4. Нормируемая отпускная прочность бетона колонн с напрягаемой арматурой должна быть равна нормируемой передаточной прочности бетона, а колонн с ненапрягаемой арматурой - 70% класса или марки бетона по прочности на сжатие.

При поставке колонн в холодный период года нормируемая отпускная прочность бетона колонн может быть повышена до 90% класса или марки бетона по прочности на сжатие согласно указаниям рабочих чертежей на эти колонны.

1.3.5. Для армирования колонн следует применять арматурную сталь следующих видов и классов:

в качестве напрягаемой арматуры - термомеханически упрочненную стержневую класса Ат-IVС по ГОСТ 10884, горячекатаную стержневую классов А-V, А-IV по ГОСТ 5781 и стержневую класса А-IIIв, изготовляемую из арматурной стали класса А-III по ГОСТ 5781 путем упрочнения вытяжкой с контролем удлинений и  напряжений;

в качестве ненапрягаемой арматуры - термомеханически упрочненную стержневую классов Ат-IVС и Ат-IIIС по ГОСТ 10884, стержневую горячекатаную периодического профиля класса А-III и гладкую класса А-I  по ГОСТ 5781, арматурную проволоку обыкновенную периодического профиля класса Вр I по ГОСТ 6727, повышенной прочности класса Врп-I по ТУ 14-4-1322.

1.3.6. Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения ее на упоры, а также допустимые предельные отклонения напряжений в напрягаемой арматуре должны соответствовать приведенным в рабочих чертежах на колонны.

1.3.7. Форма и размеры арматурных и закладных изделий и их положение в колоннах должны соответствовать указанным в рабочих чертежах на эти колонны. Сварные арматурные и закладные изделия должны удовлетворять требованиям ГОСТ 10922.

1.3.8. Значения действительных отклонений геометрических параметров колонн не должны превышать предельных, указанных в табл.1.

1.3.9. Требования к качеству бетонных поверхностей и внешнему виду колонн - по ГОСТ 13015.0. При этом качество бетонных поверхностей колонн должно удовлетворять требованиям, установленным для категории А6.

1.3.10. В бетоне колонн, поставляемых потребителю, трещины не допускаются, за исключением усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,25 мм.

1.3.11. Концы напрягаемой арматуры не должны выступать за торцевые поверхности колонн более чем на 10 мм. Они должны быть защищены слоем цементно-песчаного раствора или битумным лаком.


Таблица 1

мм


Наименование отклонения геометрического параметра

Наименование геометрического параметра

Пред. откл.

Отклонение от линейного размера

Длина колонны и размер от торца колонны до опорной плоскости консоли:



до 4000 включ.

± 12


св.4000 «  8000  «

± 15


«  8000  « 16000 «

± 20


« 16000

± 25


Размер поперечного сечения колонны или ветви двухветвевой колонны:



до 250 включ.

± 4


св.250 « 500 «

± 5


« 500

± 6


Общая высота поперечного сечения нижней части двухветвевой колонны:



до 1600 включ.

± 8


св.1600

± 10


Размер, определяющий положение:



строповочного отверстия или монтажной петли

15


закладного изделия на плоскости колонны для элемента закладного изделия длиной:



до 100 мм включ.

5


св.100 мм

10


Несовпадение плоскостей колонны и элемента закладного изделия

3

Отклонение от прямолинейности профиля боковых граней на всей длине колонны длиной:



до 4000 включ.


8

св.4000 « 8000 «

-

10

« 8000 « 16000 «


12

« 16000


15

Отклонение от перпендикулярности торцевой и боковых граней колонны при размере ее поперечного сечения:



до 250 включ.


4

св.250 « 500 «


5

« 500


6


1.3.12. На боковых гранях колонн должны быть нанесены установочные риски по ГОСТ 13015.2 в бетоне или в закладных изделиях в виде канавок или несмываемой краской, определяющие разбивочные оси здания, а на консолях - установочные риски, определяющие оси подкрановых балок.

1.4. Маркировка

Маркировка колонн - по ГОСТ 13015.2. Маркировочные надписи и знаки следует наносить на видимую при хранении и монтаже боковую поверхность колонны вблизи ее нижнего торца.


2. Приемка


2.1. Приемка колонн - по ГОСТ 13015.1 и настоящему стандарту. При этом колонны принимают по результатам:

периодических испытаний - по показателям морозостойкости, а также по водонепроницаемости бетона колонн, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;

приемо-сдаточных испытаний - по показателям прочности бетона (классу или марке бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия поверхностных технологических трещин, категории бетонной поверхности, правильности нанесения установочных рисок.

Приемку колонн по прочности, жесткости и трещиностойкости осуществляют по комплексу нормируемых и проектных показателей в соответствии с требованиями ГОСТ 13015.1.

2.2. Колонны типов КС и КР, а также К и КФ длиной до 12000 мм включ. по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности и ширины раскрытия поверхности технологических трещин следует принимать по результатам выборочного контроля.

Колонны типов КК, ККС, ККП, КД и КДФ, а также К и КФ длиной более 12000 мм по указанным показателям следует принимать по результатам сплошного контроля.

2.3. Правильность нанесения установочных рисок на колонны проверяют по результатам сплошного контроля.

2.4. В документе о качестве колонн по ГОСТ 13015.3 дополнительно должны быть приведены марка бетона по морозостойкости, а для колонн, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды - марка бетона по водонепроницаемости (если эти показатели оговорены в заказе на изготовление колонн).


3. Методы контроля


3.1. Прочность бетона колонн следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.

При проверке прочности бетона методами неразрушающего контроля фактическую передаточную и отпускную прочность бетона на сжатие определяют ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690. Допускается применение других методов неразрушающего контроля, предусмотренных стандартами на методы испытания бетона.

3.2. Морозостойкость бетона колонн следует определять по ГОСТ 10060 или ультразвуковым методом по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.3. Водонепроницаемость бетона колонн следует  определять по ГОСТ 12730.0 и ГОСТ 12730.5.

3.4. Контроль сварных арматурных и закладных изделий -  по ГОСТ 10922 и ГОСТ 23858.

3.5. Силу натяжения арматуры, контролируемую по окончании натяжения, измеряют по ГОСТ 22362.

3.6. Размеры и отклонения от прямолинейности, перпендикулярности поверхностей колонн, ширину раскрытия поверхностных технологических трещин, размеры раковин, наплывов и околов бетона колонн следует проверять   методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

3.7. Размеры и положение арматурных и закладных изделий,  а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904.


4. Транспортирование и хранение


4.1. Транспортирование и хранение колонн - по ГОСТ 13015.4 и настоящему стандарту.

4.2. Колонны следует транспортировать и хранить в горизонтальном положении в штабелях с опиранием на подкладки и прокладки в соответствии со схемами, приведенными в рабочих чертежах на колонны.

Высота штабеля колонн при их хранении не должна превышать ширину штабеля более чем в два раза и не должна быть более 2500 мм.

4.3. Все подкладки и прокладки должны иметь одинаковую толщину не менее 40 мм, ширину - не менее 150 мм, длину - на 100 мм больше ширины боковой грани колонны.

4.4. Подъем колонн следует осуществлять с применением специальных траверс с захватом за строповочные отверстия или монтажные петли.



ПРИЛОЖЕНИЕ

Обязательное


ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ КОЛОНН


1. Форма и основные размеры колонн приведены:

типа К для зданий высотой 3,0-9,6 м (серия 1.423.1-3/88) - на черт.1 и в табл.2;

    »    для зданий высотой 10,8-14,4 м (серия 1.423.1-5/88) - на черт.1 и в табл.3;

    »    предварительно напряженные для зданий высотой 4,8-14,4 м (серия 1.423.1-7) - на черт.1 и в табл.4;

    »    для сельскохозяйственных зданий высотой 2,4-7,2 м (серия 1.823.1-2) - на черт.1 и в табл.5;

    »     для сельскохозяйственных зданий высотой 2,4 м (шифр 4Н-79) - на черт.1 и в табл.6;

типа КС для зданий высотой 4,8; 6,0; 7,2 и 8,4 м (шифр 15-74) - на черт.1 и в табл.7;

типа КК для зданий высотой 8,4-14,4 м (серия 1.424.1-5) - на черт.2 и в табл.8;

типа ККС для зданий высотой 8,4; 9,6 и 10,8 м (шифр 15-74) - на черт.2 и в табл.9;

типа ККП для зданий высотой 10,8-14,4 м (серия 1.424.1-6/89) - на черт.3 и в табл.10;

типа КР для зданий высотой 6,0-9,6 м (серия 1.423-2) - на черт.4 и в табл.11;

типа КФ для зданий высотой 3,0-14,0 м (серия 1.427.1-3) - на черт.5 и в табл.12;

     »        предварительно напряженные для зданий высотой 4,8-12,0 м (серия 1.427.1-5) - на черт.5 и в табл.13;

типа КД для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.424.1-9) - на черт.6 и в табл.14;

типа КДП для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.424.1-10) - на черт.7 и в табл.15;

типа КДФ для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.427.1-6) - на черт.6 и в табл.16.

2. В табл.2, 3, 8, 10, 14 и 15 в скобках приведены размеры колонн, предназначенных для опирания на них  железобетонных подстропильных конструкций высотой на опоре 700 мм.

3. В табл.14 в графе "Грузоподъемность крана" обозначение Б/К принято для зданий с подвесными кранами и без кранов.



Таблица 2


Колонны типа К для зданий высотой 3,0-9,6 м (серия 1.423.1-3/88)


Высота

Типоразмер

Основные размеры колонны, мм

Номер

здания, м

колонны




чертежа

3,0

1К30

3800



1img4


2К30




1img5

3,6

1К36

4400

300


1img6


2К36



300

1img7

4,2

1К42

5000



1img8


2К42




1img9


1К48

5600

300


1img10


2К48



400



3К48

5700

400

500

1img11

4,8

4К48

5600

300

300



5К48



400



6К48

5700



1img12


7К48

5100

(5000)

500

500


5,4

1К54

6200


300

1img13


2К54


300


1img14


1К60

6800


400

1img15


2К60

6900

400




3К60



500

1img16

6,0

4К60

6800

300

400



5К60

6900

400


1img17


6К60






7К60

6300

(6200)

500

500



1К66

7400

300

400

1img18


2К66

7500

400




3К66



500

1img19

6,6

4К66

7400

300

400



5К66

7500

400




6К66


500

500

1img20


7К66

6900

(6800)





1К72


400

400

1img21


2К72


500

500



3К72

8100



1img22

7,2

4К72


400

400

1img23


5К72


500

500



6К72

7500

(7400)





1К78


400

400



2К78


500

500

1img24


3К78

8700



1img25

7,8

4К78


400

400



5К78






6К78

8100

(8000)

500

500

1img26


1К84



400



2К84


400


1img27


3К84

9300

500

500



4К84




1img28

8,4

5К84


400

500

1img29


6К84



600

1img30


7К84

8700

500

500

1img31


8К84

(8600)


600

1img32


9К84

9300


500

1img33


1К96



400



2К96


400




3К96



500


9,6

4К96

10500



1img34


6К96



600



8К96


500




5К96




1img35


7К96



500

1img36


9К96

9900

(9800)


600

1img37


Таблица 3


Колонны типа К для зданий высотой 10,8-14,4 м (серия 1.423.1-5/88)


Высота

Типоразмер

Основные размеры колонны, мм

Номер

здания, м

колонны




чертежа


1К108

11700


500

1img41

10,8

2К108

11850





3К108

11250

(11150)


700

1img42


1К120

12900


500

1img43

12,0

2К120

13050





3К120

12450

(12350)

400

700

1img44


1К132

14100


600

1img45

13,2

2К132

14250


800



3К132

13650

(13550)



1img46


1К144

15300


600

1img47

14,4

2К144

15450





3К144

14850

(14750)


800

1img48


Таблица 4


Колонны типа К предварительно напряженные для зданий

высотой 4,8-14,4 м (серия 1.423.1-7)


Высота

Типоразмер

Основные размеры колонны, мм

Номер

здания, м

колонны




чертежа


1К48



300



2К48

5600

300

400

1img52


3К48



300


4,8

4К48



400



5К48

5100





6К48



500

1img53


7К48

5700

400

400



8К48



500


5,4

1К54

6200



1img54


2К54



300

1img55


1К60


300




2К60

6800



1img56


3К60

6900

400



6,0

4К60

6800

300

400



5К60

6900





6К60






7К60

6300

400


1img57


8К60

6900


500



1К66






2К66

7400

300


1img58

6,6

3К66



400



4К66

7500

400




5К66



500

1img59


1К72






2К72

8000

300



7,2

3К72



400

1img60


4К72

8100





5К72



500

1img61


1К78


400

400



2К78



500

1img62

7,8

3К78

8700


400



4К78






5К78

8100


500

1img63


6К78

8700

500




1К84






2К84



400



3К84


400

500

1img64

8,4

4К84

9300


400



5К84



500

1img65


6К84


500




1К96


400

400



2К96




1img66

9,6

3К96

10500


500

1img67


4К96


500




5К96

9900


600



1К108

11700


500



2К108



600


10,8

3К108

11250





4К108

11850


700


12,0

1К120

12900


500



2К120



600



3К120

12450


700



4К120

13050

400


1img68


1К132

14100


600



2К132

14250


700


13,2

3К132

13650





4К132

14250


800



1К144

15300


600



2К144

15450


700


14,4

3К144

14850





4К144

15450


800



Таблица 5


Колонны типа К для сельскохозяйственных зданий

высотой 2,4-7,2 м (серия 1.823.1-2)


Высота

Типоразмер

Основные размеры колонны, мм

Номер

здания, м

колонны




чертежа


1К33


200

200

1img72

2,4

2К33

3300

300

300



3К33


200

200

1img73


4К33


300

300



3К36


200

200

1img74

2,4; 2,7

4К36

3600

300

300



5К36


200

200

1img75


6К36


300

300



1К39


200

200

1img76

2,4; 2,7; 3,0

2К39

3900

300

300



3К39


200

200

1img77


4К39





2,7; 3,0

1К42

4200

300

300

1img78


2К42




1img79


1К45




1img80

3,0; 3,6

2К45

4500

400

400



3К45


300

300

1img81


4К45


400

400


3,6

8К48

4800



1img82


9К48




1img83


1К51

5100

300

300

1img84

2,4; 2,7; 3,6

2К51




1img85

2,4; 2,7; 3,0

3К54

5400





1К57





4,8

2К57


400

400

1img86


3К57

5700

500

500


2,7; 3,0; 4,8

4К57


300

300


4,8

5К57


400

400

1img87


8К60

6000



1img88

3,0; 4,8

9К60


300

300

1img89

4,8

1К63

6300



1img90


2К63




1img91


1К69


400

400

1img92

6,0

2К69

6900

500

500



3К69


400

400

1img93


1К81





7,2

2К81

8100

500

500

1img94


3К81


400

400

1img95

Таблица 6


Колонны типа К для сельскохозяйственных зданий высотой 2,4 м (шифр 4Н-79)


Высота

Типоразмер

Основные размеры колонны, мм

Номер

здания, м

колонны





чертежа


7К36

3600

2620



1img100

2,4

К49

4900


300

300



10К60

6000

-



1img101


К73

7300






Таблица 7


Колонны типа КС для зданий высотой 4,8; 6,0; 7,2 и 8,4 м (шифр 15-74)


Высота

Типоразмер

Основные размеры колонны, мм

Номер

здания, м

колонны




чертежа

4,8

КС48

7450




6,0

КС60

8650

400

500

1img105

7,2

КС72

9850




8,4

КС84

11050

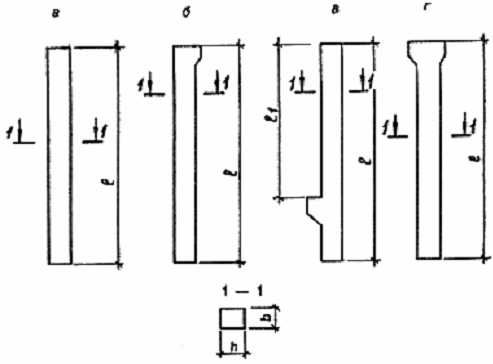

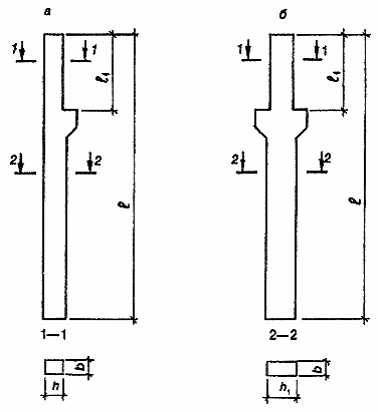

img107 - колонна для  крайних и средних рядов;

img108- колонна для крайних рядов;

img109- колонна для средних рядов

Черт.1



img111 - колонна для крайних рядов;

img112- колонна для средних рядов

Черт.2


Таблица 8


Колонны типа КК для зданий высотой 8,4-14,4 м (серия 1.424.1-5)


Высота здания,

Грузоподъемность

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа

м

крана, т









5

1КК84

9300

2900


380

600



10; 16

2КК84


3500




2img118


5

3КК84


3300



700



10; 16

4КК84

9450

3900






5

5КК84


2900



600


8,4

10; 16

6КК84

9300

3500

400

600




5

7КК84


3300






10; 16

8КК84

9450

3900



700

2img119


5

9КК84


8850

2700

(2600)






10; 16

10КК84

(8750)

3300

(3200)






5

1КК96


2900






10; 16

2КК96

10500

3500


380

600



16; 20

3КК96


4100

400



2img120


5

4КК96


3300





9,6

10; 16

5КК96

10650

3900



700



16; 20

6КК96


4500






5

7КК96

10500

2900






10; 16

8КК96


3500


600

600

2img121


16; 20

9КК96


4100






5

10КК96


3300






10; 16

11КК96

10650

3900






16; 20

12КК96


4500






5

13КК96


2700

(2600)

400





10; 16

14КК96

10050

(9950)

3300

(3200)



700



16; 20

15КК96


3900

(3800)






5

1КК108


2900






10; 16

2КК108


3500


380




16; 20

3КК108


4100






20; 32

4КК108






2img122


5

5КК108


3300


600




10; 16

6КК108


3900



800



16; 20; 32

7КК108

11850

4500





10,8

5

8КК108


2900






10; 16

9КК108


3500



700

2img123


16; 20; 32

10КК108


4100






5

11КК108


3300


600




10; 16

12КК108


3900






16; 20; 32

13КК108


4500






5

14КК108


2700

(2600)






10; 16

15КК108

11250

(11150)

3300

(3200)


600

800



16; 20; 32

16КК108


3900

(3800)






10; 16

1КК120


3500

400





16; 20

2КК120


4100


380

700



20; 32

3КК120

13050





2img124


10; 16

4КК120


3900






16; 20; 32

5КК120


4500





12,0

10; 16

6КК120

12450

(12350)

3300

(3200)



800



16; 20

7КК120


3900


600


2img125


20; 32

8КК120

12600

(12500)

(3800)



900



10; 16

9КК120

13050

3900






16; 20

10КК120


4500



800



20; 32

11КК120

13200




900



10; 16

1КК132


3500


380




16; 20

2КК132

14250

4100



800



20; 32

3КК132






2img126


10; 16

4КК132

14400

3900






16; 20; 32

5КК132


4500

400




13,2

10; 16

6КК132


13800

3300

(3200)


600

900



16; 20; 32

7КК132

(13700)

3900

(3800)




2img127


10; 16

8КК132

14400

3900






16; 20; 32

9КК132


4500






10; 16

1КК144


3500


380




16; 20

2КК144

15450




800


14,4

20; 32

3КК144


4100




2img128


10; 16

4КК144

15600

3900






16; 20; 32

5КК144


4500






10; 16

6КК144


15000

3300

(3200)


600

900



16; 20; 32

7КК144

(14900)

3900

(3800)




2img129


10; 16

8КК144

15600

3900






16; 20; 32

9КК144


4500

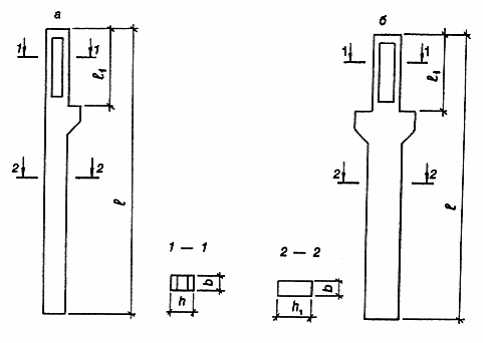

img131 - колонна для крайних рядов;

img132- колонна для средних рядов

Черт.3


Таблица 9


Колонны типа ККС для зданий высотой 8,4; 9,6 и 10,8 м (шифр 15-74)


Высота здания,

Грузоподъемность

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа

м

крана, т








8,4


1ККС84

10550





2img138


До 10

2ККС84


5050




2img139



1ККС96

11750





2img140

9,6


2ККС96



400

600

700

2img141


20

3ККС96

12350

5650




2img142



4ККС96






2img143


До 10

1ККС108

12950

5050




2img144

10,8


2ККС108






2img145


20

3ККС108

13550

5650




2img146



4ККС108






2img147

Таблица 10


Колонны типа ККП для зданий высотой 10,8-14,4 м (серия 1.424.1-6/89)


Высота здания,

Грузоподъемность

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа

м

крана, т









10

1ККП108


3500






20; 32

2ККП108


4100



700



32

3ККП108


4700






10

4ККП108


4100




3img153



5ККП108

11850

3900






20; 32

6ККП108


4500





10,8

32

7ККП108


5100



800



10

8ККП108


3900






20; 32

9ККП108


4500







10ККП108

12000

5100






32

11ККП108

11400

(11300)

4500

(4400)



900

3img154


10

12ККП108

11250

3900



800



20; 32

13ККП108

(11150)

(3800)






10

1ККП120


3500






20; 32

2ККП120


4100



700



32

3ККП120


4700







4ККП120

13050

4100






10

5ККП120


3900



800

3img155


20; 32

6ККП120


4500






32

7ККП120


5100





12,0

10

8ККП120


3900






20; 32

9ККП120

13200

4500







10ККП120


5100






32

11ККП120

12600

(12500)

4500

(4400)



900



10

12ККП120


3900

400

900




20; 32

13ККП120


(3800)






10

1ККП132


3500






20; 32

2ККП132


4100






32

3ККП132

14250

4700



800



10

4ККП132


4100




3img156

13,2

10

5ККП132


3900






20; 32

6ККП132


4500






32

7ККП132

14400

5100






10

8ККП132


3900






20; 32

9ККП132


4500



900



32

10ККП132


5100







11ККП132

13800

(13700)

4500

(4400)




3img157


10

12ККП132


3900






20; 32

13ККП132


(3800)






10

1ККП144


3500






20; 32

2ККП144

15450

4100






32

3ККП144


4700



800



10

4ККП144


4100







5ККП144


3900




3img158


20; 32

6ККП144


4500





14,4

32

7ККП144

15600

5100

400

900




10

8ККП144


3900






20; 32

9ККП144


4500



900




10ККП144


5100




3img159


32

11ККП144


15000

4500

(4400)






10

12ККП144

(14900)

3900






20; 32

13ККП144


(3800)









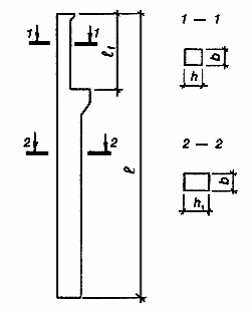

Черт.4




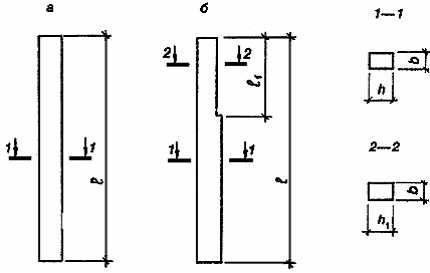

Черт.5






Таблица 11


Колонны типа КР для зданий высотой 6,0-9,6 м (серия 1.423-2)


Высота здания,

Грузоподъемность

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа

м

крана, т








6,0


КР60

6900






6,6

3,2; 5; 8

КР66

7500

1600







1КР72

8100






7,2

12,5; 20

2КР72


2200





7,8

3,2; 5; 8

1КР78

8700

1600

300

250

500

4


12,5; 20

2КР78


2200






3,2; 5; 8

1КР84

9300

1600





8,4

12,5; 20

2КР84







9,0

12,5; 20

КР90

9900

2200





9,6


ЕР96

10500







Таблица 12


Колонны типа КФ для зданий высотой 3,0-14,4 м (серия 1.427.1-3)


Высота

Типоразмер

Основные размеры колонны, мм

Номер

здания, м

колонны






чертежа


1КФ37

3700






3,0

1КФ40

4000

-





3,0; 3,6

1КФ43

4300






3,6

1КФ46

4600






3,6; 4,2; 4,8

1КФ49

4900






4,2

1КФ52

5200






4,2; 4,8

1КФ55

5500






4,8

1КФ57

5700







1КФ58

5800



300



4,8; 5,4; 6,0

1КФ61

6100

-




5img172

5,4

1КФ64

6400


300


-


5,4; 6,0; 6,6

1КФ67

6700






6,0

2КФ69

6900






6,6

2КФ75

7500







2КФ73

7300






7,2

2КФ81

8100



400




2КФ79

7900






7,8

2КФ87

8700

-






1КФ85

8500



300




1КФ93

9300






8,4

2КФ85

8500



400




3КФ93

9300


400





1КФ97

9700


300

300




1КФ105

10500






9,6

3КФ97

9700

-

400

400

-



4КФ105

10500



500




2КФ109

10900


300

400




2КФ117

11700






10,8

4КФ109

10900



500




4КФ125

12500







3КФ121

12100



400




3КФ129

12900






12,0

4КФ121

12100



500




4КФ137

13700







3КФ133

13300



400




3КФ141

14100






13,2

4КФ133

13300


400

500

-



5КФ149

14900



600




3КФ145

14500



400



14,4

3КФ153

15300







5КФ145

14500



600




5КФ161

16100






6,0

6КФ69

6900

900





4,8; 6,0

6КФ70

7000

2200





4,8; 6,0; 6,6

6КФ73

7300

2500





6,6

6КФ85

7500

900





4,8; 6,6

6КФ76

7600

2800





4,8; 6,6; 7,2

6КФ79

7900

3100





7,2

6КФ81

8100

900





6,0; 7,2

6КФ82

8200

2200





6,0; 7,2; 7,8

6КФ85

8500

2500

300




7,8

6КФ87

8700

900


400



6,0; 6,6; 7,8

6КФ88

8800

2800





6,0; 6,6; 7,8; 8,4

6КФ91

9100

3100





6,6; 7,2

7КФ94

9400

2800





6,6; 7,2; 8,4

7КФ97

9700

3100





7,2; 7,8

7КФ100

10000

2800





7,2; 7,8; 9,6

7КФ103

10300

3100

400


300

5img173

7,8; 8,4

8КФ106

10600

2800





7,8; 8,4; 9,6

8КФ109

10900

3100


500




7КФ93

9300

900





8,4

8КФ112

11200

2800


400




8КФ115

11500

3100






8КФ105

10500

900





9,6

8КФ118

11800

2200


500




8КФ124

12400

2800






8КФ127

12700

3100





9,6; 10,8

8КФ121

12100

2500






6КФ117

11700

900

300

400




8КФ125

12500

900





10,8

8КФ130

13000

2200






8КФ136

13600

2800


500




8КФ139

13900

3100





10,8; 12,0

8КФ133

13300

2500

400





7КФ129

12900

900


400




8КФ137

13700

900


500



12,0

9КФ142

14200

2200






9КФ148

14800

2800






9КФ151

15100

3100


600



12,0; 13,2

9КФ145

14500

2500






7КФ141

14100

900


400




9КФ149

14900

900





13,2

9КФ154

15400

2200






9КФ160

16000

2800


600




9КФ163

16300

3100





13,2; 14,4

9КФ157

15700

2500






7КФ153

15300

900


400




9КФ161

16100

900

400




14,4

9КФ166

16600

2200


600




9КФ169

16900

2500






9КФ172

17200

2800






9КФ175

17500

3100






Таблица 13


Колонны типа КФ предварительно напряженные для зданий

высотой 4,8-12,0 м (серия 1.427.1-5)


Высота

Типоразмер

Основные размеры колонны, мм

Номер

здания, м

колонны




чертежа


КФ49

4900




4,8

КФ55

5500





КФ57

5700





КФ58

5800




4,8; 5,4; 6,0

КФ61

6100




5,4

КФ64

6400




5,4; 6,0; 6,6

КФ67

6700




6,0

КФ69

6900




4,8; 6,0

КФ70

7000




4,8; 6,0; 6,6; 7,2

КФ73

7300




4,8; 6,6

КФ75

7500





КФ76

7600




4,8; 6,6; 7,2; 7,8

КФ79

7900




7,2

КФ81

8100

300

300

5img177

6,0; 7,2

КФ82

8200




6,0; 7,2; 7,8; 8,4

КФ85

8500




6,0; 7,8

КФ87

8700




6,0; 6,6; 7,8

КФ88

8800




6,0; 6,6; 7,8; 8,4

КФ91

9100




6,6; 8,4

КФ93

9300




6,6; 7,2; 8,4

КФ94

9400




6,6; 7,2; 8,4; 9,6

КФ97

9700




7,2

КФ99

9900




7,2; 7,8

КФ100

10000




7,2; 7,8; 9,6

КФ103

10300




7,8; 9,6

КФ105

10500




7,8; 8,4; 9,6

КФ106

10600




7,8; 8,4; 9,6; 10,8

КФ109

10900





КФ111

11100




8,4

КФ112

11200





КФ115

11500




10,8

КФ117

11700




9,6; 10,8

КФ118

11800




9,6; 10,8; 12,0

КФ121

12100





КФ123

12300




9,6

КФ124

12400





КФ127

12700




12,0

КФ129

12900




10,8

КФ130

13000




12,0

КФ131

13100




10,8; 12,0

КФ133

13300





КФ135

13500




10,8

КФ136

13600





КФ139

13900




12,0

КФ147

14700

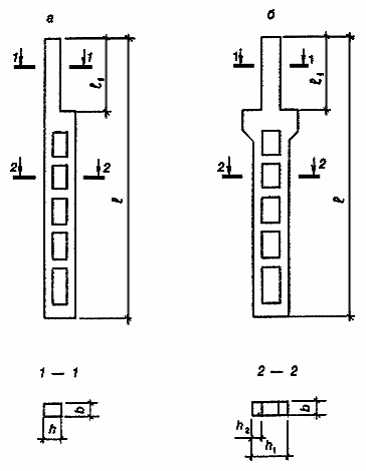

img179 - колонна крайних рядов;

img180 - колонна средних рядов

Черт.6


Таблица 14


Колонны типа КД для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.424.1-9)


Высота здания,

Грузоподъемность

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа

м

крана, т










Б/К; 20; 32

1КД156


4100







32; 50

2КД156


4700




200


15,6

Б/К; 20; 32

3КД156

16900

4500


600

1400


6img187


32; 50

4КД156


5100




250



Б/К; 20; 32

5КД156


4500







32; 50

6КД156


5100







Б/К; 20; 32

7КД156

16300

(16200)

3900

(3800)

500

700

1900

300

6img188


32; 50

8КД156

16300

(16200)

4500

(4400)







Б/К; 20; 32

1КД168


4100







32; 50

2КД168


4700




200



Б/К; 20; 32

3КД168

18100

4500


600

1400


6img189

16,8

32; 50

4КД168


5100




250



Б/К; 20; 32

5КД168


4500





6img190


32; 50

6КД168


5100







Б/К; 20; 32

7КД168


17500

3900

(3800)


700

1900

300



32; 50

8КД168

(17400)

4500

(4400)







Б/К; 20; 32

1КД180


4100







32; 50

2КД180


4700




200



Б/К; 20;32

3КД180


4500


600

1400



18,0

32; 50

4КД180

19300

5100




250

6img191


Б/К; 20; 32

5КД180


4500







32; 50

6КД180


5100







Б/К; 20; 32

7КД180


18700

3900

(3800)


700

1900

300

6img192


32; 50

8КД180

(18600)

4500

(4400)

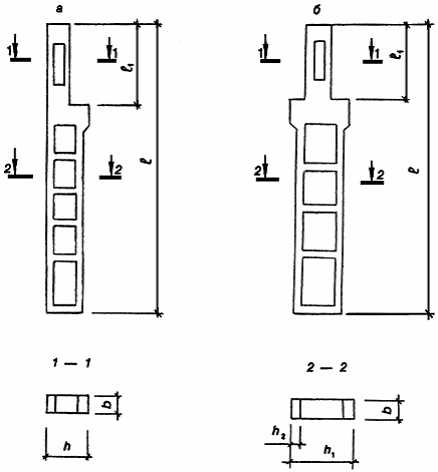

img194 - колонна крайних рядов;

img195 - колонна средних рядов

Черт.7

Таблица 15


Колонны типа КДП для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.424.1-10)


Высота здания, м

Грузоподъемность крана, т

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа












20; 32

1КДП156


4100







32; 50

2КДП156


4700




200



20; 32

3КДП156

16900

4500



1400


7img202


32; 50

4КДП156


5100




250


15,6

20;32

5КДП156


4500







32; 50

6КДП156


5100







20; 32

7КДП156


16300

3900

(3800)



1900

300

7img203


32; 50

8КДП156

(16200)

4500

(4400)







20; 32

1КДП168


4100







32; 50

2КДП168


4700




200



20; 32

3КДП168

18100

4500



1400


7img204

16,8

32; 50

4КДП168


5100




250



20; 32

5КДП168


4500







32; 50

6КДП168


5100







20; 32

7КДП168


17500

3900

(3800)

500

900

1900

300

7img205


32; 50

8КДП168

(17400)

4500

(4400)







20; 32

1КДП180


4100







32; 50

2КДП180


4700



1400

200



20; 32

3КДП180


4500





7img206

18,0

32; 50

4КДП180

19300

5100



1400

250



20; 32

5КДП180


4500







32; 50

6КДП180


5100







20; 32

7КДП180


3900

(3800)



1900

300

7img207


32; 50

8КДП180


4500

(4400)







Таблица 16


Колонны типа КДФ для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.427.1-6)


Высота

Типоразмер

Основные размеры колонны, мм

Номер

здания, м

колонны







чертежа

15,6

КДФ156

16800







16,8

КДФ168

18000

5100

500

600

1400

200

6img214

18,0

КДФ180

19200
