ГОСТ 21924.3-84


УДК 625.874.07-413:006.354                                                                                       Группа Ж 33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ.

АРМАТУРНЫЕ И МОНТАЖНО - СТЫКОВЫЕ ИЗДЕЛИЯ

Конструкция и размеры


Reinforced concrete slabs for рavements of

city roads. Structure fittings рroducts.

Structure and dimensions


ОKП 58 4600

Дата введения 1985-01-01



УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 сентября 1983 года № 210


ПЕРЕИЗДАНИЕ. Декабрь 1985 года.


ВНЕСЕНО Изменение № 1, утвержденное постановлением Государственного строительного комитета СССР от 28.12.87 № 303, введенное в действие с 01.04.88 и опубликованное в ИУС № 5 1988 г.



1. Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия железобетонных предварительно-напряженных плит по ГОСТ 21924.1-84 и плит с ненапрягаемой арматурой по ГОСТ 21924.2-84, предназначенные для устройства постоянных и временных городских дорог.

2. Форма и размеры арматурных и монтажно-стыковых изделий должны соответствовать указанным на черт. 1-4 и в табл. 1.

Примечание. При применении термомеханически упрочненной арматурной стали класса Ат-IIIC по ГОСТ 10884-81 стержнями из этой арматурной стали следует заменять в изделиях стержни из арматурной стали класса А-III тех же диаметров.

(Измененная редакция, Изм. N 1).


3. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 2.

4. В арматурных сетках должны быть сварены все пересечения стержней.

5. Соединения стержней в арматурных сетках и каркасах, монтажно-стыковых изделиях следует выполнять контактно-точечной сваркой по ГОСТ 14098-85.

(Измененная редакция, Изм. N 1).

6. Режимы сварки - по СH 393-78.

7. Технические требования, правила приемки и методы контроля - по ГОСТ 21924.0-84.

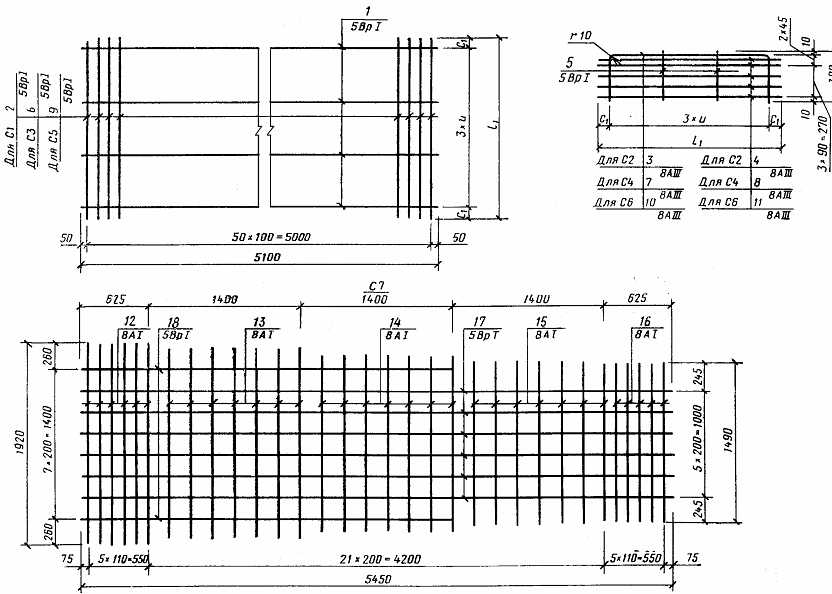

С1, С3, С5

С2,С4 и С6


Черт. 1

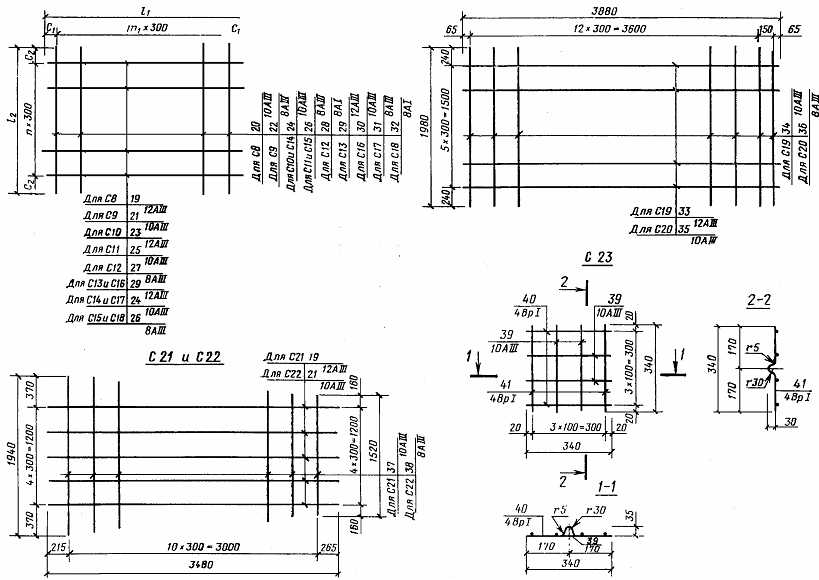

С8-С18

С19 и С20


Черт. 2


Черт. 3

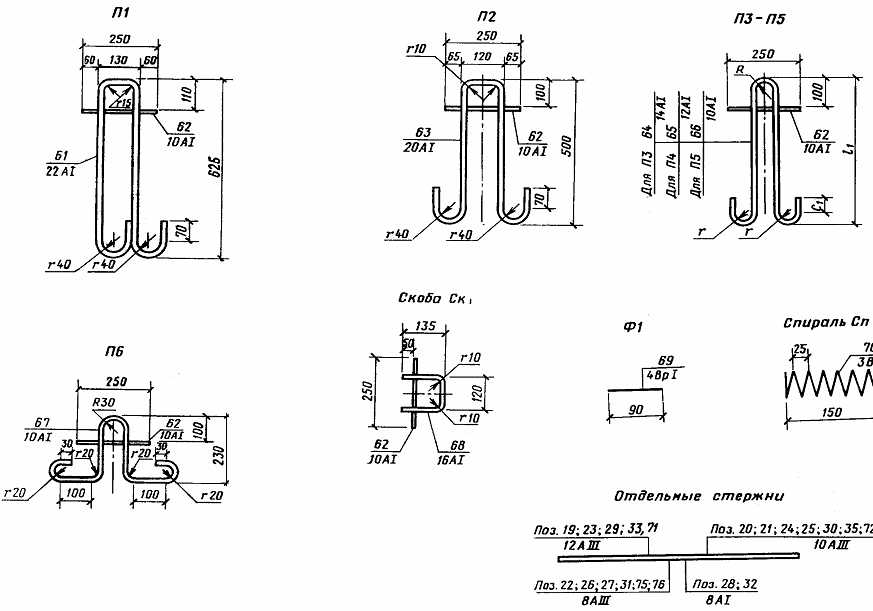

П1а и П2а


Черт. 4

(Измененная редакция, Изм. N 1).


Таблица 1



Размеры, мм

Марка





n

u



R

r

C1

1820





500

160




C2






600

10




C3

1700





500

100




C4






560

10




C5

1950





580

105




C6






640

15




C8, С9

3480

2730

10


7


240

315



С10, С11, С12

2980

1730

8


4


290

265



С13, С14, С15

1730

1730

4


4


265

265



С16, С17, С18


1480



3



290



K1

2600

95

5



55





K2


105




65





K3


95




55





K4

2100

105

4



65





K5


110




70





K6


80




40





K7


90




50





K8

1600

100

3



60





K9


85




45





K10


95




55





K11

3630


6



195

60




K12

3025


5




50




K13

3360


6



180

60




K14

2800


5

-



50

-



K15

3630


6

5



145

110



K16

3025


5

4


195

135




K17

2360


11

-



107(108)

-



K18

3360


6

5


180

160

80



K19

2800


5

4



150




K20

2220


11

-



120

-



K21

3630


6

2



140

115



K22

3025


5

1


195

132(133)

210



K23

2130


10

-



90

-



K24

3360


6

2



145

95



K25

2800


5

1


180

140

180



K26

1990


10




95




П3

495






50



30

П4

435






30


30

20

П5

370











Таблица 2









Выборка арматурной стали

Марка

Поз.

Сечение, мм

Длина, мм

Число

Общая длина, м

Масса, кг

Сечение, мм

Масса, кг

Масса изделия, кг

С1

1

5ВрI

5100

4

20,40

2,94

5ВрI

16,31

16,31


2

5ВрI

1820

51

92,82

13,37

-

-



3

8АIII

2540

1

2,54

1,00

8АIII

4,60


С2

4

8АIII

1820

5

9,10

3,60

5ВрI

0,11

4,71


5

5ВрI

380

2

0,76

0,11

-

-


С3

1

5ВрI

5100

4

20,40

2,94

5ВрI

15,42

15,42


6

5ВрI

1700

5

86,70

12,48

-

-



7

8АIII

2420

1

2,42

0,96

8АIII

4,32


С4

8

8АIII

1700

5

8,50

3,36

5ВрI

0,11

4,43


5

5ВрI

380

2

0,76

0,11

-

-


С5

1

5ВрI

5100

4

20,40

2,94

5ВрI

17,26

17,26


9

5ВрI

1950

51

99,45

14,32

-

-



10

8АIII

2670

1

2,67

1,06

8АIII

4,91


С6

11

8АIII

1950

5

9,75

3,85

5ВрI

0,11

5,02


5

5ВрI

380

2

0,76

0,11

-

-



12

8АI

1920

6

11,52

4,55

8АI

21,32



13

8АI

1790

7

12,53

4,95

5ВрI

5,70



14

8АI

1670

7

11,69

4,62

-

-


С7

15

8АI

1540

7

10,78

4,26

-

-

27,02


16

8АI

1490

5

7,45

2,94

-

-



17

5ВрI

5450

6

32,70

4,71

-

-



18

5ВрI

3425

2

6,85

0,99

-

-


С8

19

12АIII

3480

8

27,84

24,72

12АIII

24,72

43,25


20

10АIII

2730

11

30,03

18,53

10АIII

18,53


С9

21

10АIII

3480

8

27,84

17,18

10АIII

17,18

29,04


22

8АIII

2730

11

30,03

11,86

8АIII

11,86


С10

23

12АIII

2980

5

14,90

13,23

12АIII

13,23

22,84


24

10АIII

1730

9

15,57

9,61

10АIII

9,61


С11

25

10АIII

2980

5

14,90

9,19

10АIII

9,19

15,34


26

8АIII

1730

9

15,57

6,15

8АIII

6,15


С12

27

8АIII

2980

5

14,90

5,89

8АIII

5,89

12,04


28

8АI

1730

9

15,57

6,15

8АI

6,15


С13

29

12АIII

1730

10

17,30

15,36

12АIII

15,36

15,36

С14

24

10АIII

1730

10

17,30

10,67

10АIII

10,67

10,67

С15

26

8АIII

1730

10

17,30

6,83

8АIII

6,83

6,83

С16

29

12АIII

1730

4

6,92

6,14

12АIII

6,14

10,71


30

10АIII

1480

5

7,40

4,57

10АIII

4,57


С17

24

10АIII

1730

4

6,92

4,27

10АIII

4,27

7,19


31

8АIII

1480

5

7,40

2,92

8АIII

2,92


С18

26

8АIII

1730

4

6,92

2,73

8АIII

2,73

5,65


32

8АI

1480

5

7,40

2,92

8АI

2,92


С19

33

12АIII

3880

6

23,28

20,67

12АIII

20,67

37,77


34

10АIII

1980

14

27,72

17,10

10АIII

17,10


С20

35

10АIII

3880

6

23,28

14,36

10АIII

14,36

25,31


36

8АIII

1980

14

27,72

10,95

8АIII

10,95


С21

19

12АIII

3480

5

17,40

15,45

12АIII

15,45

27,19


37

10АIII

1940( 1520

11

19,03

11,74

10АIII

11,74


С22

21

10АIII

3480

5

17,40

10,74

10АIII

10,74



38

8АIII

1940( 1520

11

19,03

7,52

8АIII

7,52

18,26


39

10АIII

340

4

1,36

0,84

10АIII

0,84


С23

40

4ВрI

390

2

0,78

0,07

4ВрI

0,14

0,98


41

4ВрI

380

2

0,76

0,07

-

-


K1

42

5ВрI

2600

2

5,20

0,75

5ВрI

0,83

0,83


43

5ВрI

95

6

0,57

0,08

-

-


K2

42

5ВрI

2600

2

5,20

0,75

5ВрI

0,84

0,84


44

5ВрI

105

6

0,63

0,09

-

-


K3

45

5ВрI

2100

2

4,20

0,60

5ВрI

0,67

0,67


43

5ВрI

95

5

0,48

0,07

-

-


K4

45

5ВрI

2100

2

4,20

0,60

5ВрI

0,68

0,68


44

5ВрI

105

5

0,53

0,08

-

-


K5

45

5ВрI

2100

2

4,20

0,60

5ВрI

0,68

0,68


46

5ВрI

110

5

0,55

0,08

-

-


K6

47

5ВрI

1600

2

3,20


5ВрI

0,51

0,51


48

5ВрI

80

4

0,32

0,05

-

-


K7

47

5ВрI

1600

2

3,20

0,46

5ВрI

0,51

0,51


49

5ВрI

90

4

0,36

0,05

-

-


K8

47

5ВрI

1600

2

3,20

0,46

5ВрI

0,52

0,52


50

5ВрI

100

4

0,40

0,06

-

-


K9

47

5ВрI

1600

2

3,20

0,46

5ВрI

0,51

0,51


51

5ВрI

85

4

0,34

0,05

-

-


K10

47

5ВрI

1600

2

3,20

0,46

5ВрI

0,51

0,51


43

5ВрI

95

4

0,38

0,05

-

-


K11

52

10АIII

3630

2

7,26

4,48

10АIII

4,48

4,70


53

4ВрI

160

15

2,40

0,22

4ВрI

0,22


K12

54

10АIII

3025

2

6,05

3,73

10АIII

3,73

3,91


53

4ВрI

160

12

1,92

0,18

4ВрI

0,18


K13

55

10АIII

3360

2

6,72

4,15

10АIII

4,15

4,37


53

4ВрI

160

15

2,40

0,22

4ВрI

0,22


K14

56

10АIII

2800

2

5,60

3,46

10АIII

3,46

3,64


53

4ВрI

160

12

1,92

0,18

4ВрI

0,18


K15

52

10АIII

3630

2

7,26

4,48

10АIII

¦   4,48

4,70


53

4ВрI

160

15

2,40

0,22

4ВрI

0,22


K16

54

10АIII

3025

2

6,05

3,73

10АIII

3,73

3,91


53

4ВрI

160

12

1,92

0,18

4ВрI

0,18


K17

57

10АIII

2360

2

4,72

2,91

10АIII

2,91

3,09


53

4ВрI

160

12

1,92

0,18

10АIII

0,18


K18

55

10АIII

3360

2

6,72

4,15

10АIII

4,15

4,37


53

4ВрI

160

15

2,40

0,22

4ВрI

0,22


K19

56

10АIII

2800

2

5,60

3,46

10АIII

3,46

3,64


53

4ВрI

160

12

1,92

0,18

4ВрI

0,18


K20

58

10АIII

2220

2

4,44

2,74

10АIII

2,74

2,92


53

4ВрI

160

12

1,92

0,18

4ВрI

0,18


K21

52

10АIII

3630

2

7,26

4,48

10АIII

4,48

4,69


53

4ВрI

160

14

2,24

0,21

4ВрI

0,21


K22

54

10АIII

3025

2

6,05

3,73

10АIII

3,73

3,88


53

4ВрI

160

10

1,60

0,15

4ВрI

0,15


K23

59

10АIII

2130

2

4,26

2,63

10АIII

2,63

2,79


53

4ВрI

160

11

1,76

0,16

4ВрI

0,16


K24

55

10АIII

3360

2

6,72

4,15

10АIII

4,15

4,36


53

4ВрI

160

14

2,24

0,21

4ВрI

0,21


K25

56

10АIII

2800

2

5,60

3,46

10АIII

3,46

3,61


53

4ВрI

160

10

1,60

0,15

4ВрI

0,15


K26

60

10АIII

1990

2

3,98

2,46

10АIII

2,46

2,62


53

4ВрI

160

11

1,76

0,16

4ВрI

0,16


П1

61

22АI

1670

1

1,67

4,98

22АI

4,98

5,13


62

10АI

250

1

0,25

0,15

10АI

0,15


П1а

78

22АI

850

1

0,85

2,53

22АI

2,53

2,83


62

10АI

250

2

0,50

0,30

10АI

0,30


П2

63

20АI

1420

1

1,42

3,51

20АI

3,51

3,66


62

10АI

250

1

0,25

0,15

10АI

0,15


П2а

79

20АI

850

1

0,85

2,38

20АI

2,38

2,68


62

10АI

250

2

0,50

0,30

10АI

0,30


П3

64

14АI

1260

1

1,26

1,52

14АI

1,52

1,67


62

10АI

250

1

0,25

0,15

10АI

0,15


П4

65

12АI

1060

1

1,06

0,94

12АI

0,94

1,09


62

10АI

250

1

0,25

0,15

10АI

0,15


П5

66

10АI

930

1

0,93

0,57

10АI

0,72

0,72


62

10АI

250

1

0,25

0,15

-

-


П6

67

10АI

930

1

0,93

0,57

10АI

0,72

0,72


62

10АI

250

1

0,25

0,15

16АI

0,57


Ск1

68

16АI

360

1

0,36

0,57

-

-

0,72


62

10АI

250

1

0,25

0,15

10АI

0,15


Ф1

69

4ВрI

90

1

0,09

0,01

4ВрI

0,01

0,01

Сп1

70

3ВрI

1290

1

1,29

0,07

3ВрI

0,07

0,07


19

12АIII

3480

1

3,48

3,09

12АIII

3,09

3,09


20

10АIII

2730

1

2,73

1,68

10АIII

1,68

1,68


21

10АIII

3480

1

3,48

2,15

10АIII

2,15

2,15


22

8АIII

2730

1

2,73

1,08

8АIII

1,08

1,08


23

12АIII

2980

1

2,98

2,65

12АIII

2,65

2,65


24

10АIII

1730

1

1,73

1,07

10АIII

1,07

1,07

Отде-

25

10АIII

2980

1

2,98

1,84

10АIII

1,84

1,84

льные

26

8АIII

1730

1

1,73

0,68

8АIII

0,68

0,68

стер-

27

8АIII

2980

1

2,98

1,18

8АIII

1,18

1,18

жни

28

8АI

1730

1

1,73

0,68

8АI

0,68

0,68


29

12АIII

1730

1

1,73

1,54

12АIII

1,54

1,54


30

10АIII

1480

1

1,48

0,91

10АIII

0,91

0,91


31

8АIII

1480

1

1,48

0,58

8АIII

0,58

0,58


32

8АI

1480

1

1,48

0,58

8АI

0,58

0,58


33

12АIII

3880

1

3,88

3,45

12АIII

3,45

3,45


35

10АIII

3880

1

3,88

2,39

10АIII

2,39

2,39


71

12АIII

3490

1

3,49

3,10

12АIII

3,10

3,10


72

10АIII

1970

1

1,97

1,22

10АIII

1,22

1,22


73

10АIII

1490

1

1,49

0,92

10АIII

0,92

0,92


74

10АIII

3490

1

3,49

2,15

10АIII

2,15

2,15


75

8АIII

1970

1

1,97

0,78

8АIII

0,78

0,78


76

8АIII

1490

1

1,49

0,59

8АIII

0,59

0,59


77

10АIII

550

1

0,55

0,34

10АIII

0,34

0,34


Примечание. Для арматурной стали класса Ат-IIIC сечение, длину и массу следует принимать одинаковыми с арматурной сталью класса А-III.

(Измененная редакция, Изм. N 1).
